质谱“心脏”三大将： EI源、TD-APCI源与紫外光电离源

如果说质谱仪是一个精密的“天平”，那离子源就是它的“心脏”。离子源的任务只有一个：把中性的分子变成带电的离子。只有带上电荷，分子才能在质谱仪的电场和磁场里被“称重”和识别。

离子源种类繁多，各有专长。今天，我们重点聊聊三位风格迥异的“老将”——电子轰击电离源（EI）、热脱附-大气压化学电离源（TD-APCI）和紫外光电离源，看看它们各自有什么看家本领，又适合对付哪些物质。

⚡️ 一、“硬汉”图书馆员：电子轰击电离源（EI）

EI源是质谱界最“元老”级的离子源，也是气相色谱-质谱联用（GC-MS）中最常见的配置，堪称实验室里的“图书馆管理员”。

1. 结构与原理

EI源的结构不算复杂，主要由电离室（离子盒）、灯丝、离子聚焦透镜和一对磁极组成。它的工作原理简单粗暴：灯丝发射出高能电子（通常70 eV），这些电子像炮弹一样轰击气态的样品分子，把分子“打”得“粉身碎骨”，产生大量碎片离子。这种高能量的电离方式被称为“硬电离”。

图 1 电子轰击离子源示意图

2. 适合分析的物质

EI源要求样品可挥发、热稳定，沸点一般不超过500℃，分子量小于1000的有机物。它非常适用于：

·         农药残留检测：这是EI源的“传统强项”。可用于检测白菜、苹果中的有机锡类农药（如苯丁锡、三环锡），以及果蔬中的有机磷类、有机氯类等多种农药。目前已知投入使用的农药超过1000种，EI源是筛查它们的主力。

·         环境污染物分析：可用于检测生活饮用水中的有机氯农药等持久性有机污染物，以及土壤中的多氯联苯（PCBs）、多环芳烃（PAHs）等。

·         食品安全筛查：可用于食品中多种农药及其他污染物的非靶向筛查。

·         法医毒物分析：可用于检测生物检材中的安眠镇静类药物、毒品等。

3. 优势和不足

·         优势：最大的优势是重现性好。在70eV下轰击已知化合物形成的碎片图谱非常稳定，如同人的指纹一样具有特征性。我们可以将这些图谱存入标准谱库（如NIST库，收录超过30万张谱图），检测未知物时，将得到的图谱与库中数据进行比对，就能快速定性，这是EI源最核心的价值所在。

·         不足：EI源是“硬电离”，能量太高，常常会把分子离子峰（即分子本身的完整质量信息）打没，对于未知物的分子量判断造成困难。如果样品是混合物，碎片叠加会让谱图变得非常拥挤，难以解析。此外，它不适合分析高分子量和热不稳定的化合物。

🤝 二、“实干”快检员：热脱附-大气压化学电离源（TD-APCI）

如果说EI是个“暴力”的图书馆员，那TD-APCI就是个“实干”的快检员。它专为直接、快速地分析固体或复杂基质样品而生，省去了繁琐的样品前处理过程。

1. 结构与原理：从“进样”到“电离”的革新

TD-APCI的核心是在传统APCI源前增加了一个热脱附（TD）单元。这个单元可以是一个金属块加热器或一个加热的烘箱。它的工作流程分为两步：

·         热脱附：将固体或液体样品（无需任何前处理）直接放入热脱附单元中。瞬间高温（通常可达数百摄氏度）让样品中的待测物迅速气化，变成气态分子。

·         APCI电离：这些气态分子被载气（通常是环境空气）带入APCI区域。与此同时，APCI源的电晕放电针将空气中的水分子等电离，形成试剂离子。气态样品分子与这些试剂离子发生质子转移反应，最终形成[M+H]⁺等准分子离子，被质谱仪检测。

这种设计直接将“样品气化”和“电离”两个步骤无缝衔接，实现了对固体样品的“原位”快速分析。

2. 适合分析的物质与应用方向

TD-APCI非常适合分析难以直接进样、基质复杂的固体或半固体样品，以及热稳定性较好的挥发性与半挥发性有机物。

·         毒品与药品快检：这是TD-APCI非常成功的应用之一。分析人员用它直接检测摇头丸（ecstasy）药片，无需任何研磨、溶解等前处理，整个过程不到5秒就能完成。它也适用于分析其他合法药品的质量控制。

·         环境监测：可用于分析气溶胶颗粒物中的有机物成分。通过对商业APCI源进行简单改造，可将其变为气溶胶质谱仪，用于研究如α-蒎烯臭氧化产物等次级有机气溶胶（SOA）。

·         公共安全与食品安全：其快速、无需前处理的特点，使其在爆炸物、化学战剂的现场快速筛查，以及食品中农残、污染物等复杂基质的快检方面，具有很大的应用潜力。

·         消费品安全检测：可用于玩具、电子产品等消费品中邻苯二甲酸酯类增塑剂等限用物质的快速筛查。

3. 优势和不足

·         优势：

o    极致简单快速：无需样品前处理，分析时间可短至5秒内。这使其非常适合高通量筛查和现场快检。

o    抗污染能力强：对“脏”样品有很好的耐受性，基质干扰相对较小。

o    模块化设计：TD-APCI常作为可更换的离子源模块，让一台仪器能灵活切换不同电离方式，适应更多分析任务。

·         不足：

o    热稳定性要求：原理上要求待测物在加热时不发生分解。对于热不稳定的化合物（如某些糖类、脂类），可能需要配合更温和的脱附技术或降低温度。

o    定量能力有限：作为一种直接进样技术，其定量准确性通常不如经过色谱分离的传统方法，更适合作为初筛手段。

o    标准化挑战：由于分析结果与热脱附的温度、时间、载气等条件密切相关，不同仪器间的方法标准化和转移有一定挑战。

💡 三、“精准”在线哨兵：紫外光电离源

紫外光电离是另一种“软电离”方式，它用特定能量的光子作为“子弹”，近年来在实时在线分析领域备受关注，堪称时刻值守的“在线监测哨兵”。

1. 结构与原理

它的核心是一个能发射特定能量光子的真空紫外（VUV）灯，常见的有10.6 eV、11.7 eV等。当光子能量大于目标分子的电离能时，光子就能把分子中的一个电子“打”出来，使其电离，产生分子离子M⁺。这种方式被称为“单光子电离”。

2. 适合分析的物质与应用方向

紫外光电离特别适合分析电离能低于光子能量的物质，尤其是各类挥发性有机物（VOCs）：

·         国家安全与公共安全：可用于检测痕量爆炸物和化学战剂。

·         大气VOCs在线监测：这是紫外光电离的“王牌”应用。对于苯系物等大气挥发性有机污染物，它能实现秒级的实时在线检测。优化的仪器对苯、甲苯、二甲苯等物质的检测限可达10⁻¹² mol/mol级别（ppt级），可实时追踪大气污染物的浓度变化。

·         环境污染物与化工产物分析：可用于环境中有机污染物的痕量或超痕量检测，以及化工生产过程的在线分析，实时监控反应进程和产物纯度。

·         生物医学分析：在临床诊断等领域也有应用前景，如通过分析呼气中的VOCs标志物进行疾病筛查。

3. 优势和不足

·         优势：

o    这是一种“软电离”方式，碎片极少、谱图简洁，分子离子峰清晰，非常便于定性。

o    响应速度快（小于1秒），无需样品前处理，非常适合实时在线监测。

o    可有效避开空气背景中主要成分（N₂、O₂、CO₂等，它们的电离能较高）的干扰，提高检测选择性。

·         不足：

o    光子能量有上限（常用VUV灯为10.6 eV），电离能过高的物质（如氟化氢16.04 eV、氯气12.97 eV、甲醛11.5 eV等）无法被有效电离。

o    不同物质的电离效率差异较大，定量分析时需要逐一定标。

o    对于复杂混合物的定性能力有限，通常需结合色谱分离或串联质谱。

💎 小结

这三种离子源各有千秋，没有绝对的“谁更好”，只有“谁更合适”。

质谱的“心脏”跳动的每一种方式，都有它独特的节奏和力量。理解这些离子源，就是理解了质谱如何“看见”那些看不见的分子世界。选择哪种离子源，取决于你的具体任务：是在实验室里进行严谨的定性定量，还是在现场进行快速的筛查和决策，或是在线监测某类特定物质的实时浓度变化——选对了“心脏”，质谱才能真正发挥出它的威力。

合鲸科技BW-GCMS11：新一代国产便携式GC-MS的集成创新

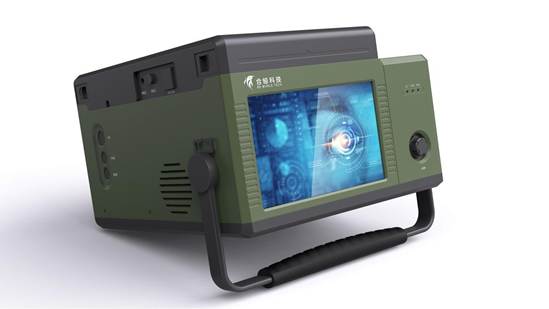

合鲸科技推出的BW-GCMS11便携式气相色谱-质谱联用仪，是实验室台式单四极杆气质联用仪的高度集成缩小版，性能全面对标台式机。它基于成熟的台式GC-MS技术，结合低热容气相色谱，内置吸附浓缩和定量环进样模块，采用高温惰性陶瓷EI源（双灯丝），挥发性有机物检测灵敏度低至ppb级。在检测能力上，BW-GCMS11能够快速响应并准确检测化学战剂、工业有毒化学品、农药、有毒气体、挥发性有机物等多种毒剂毒物和污染物，广泛适用于应急监测、环境检测、消防安全、公安刑侦及食品检测等场景。

图 2  合鲸科技便携式气质联用仪（BW-GCMS11）
