声表面波传感器：声学黑科技的硬核应用
你知道吗？有一种 “声波魔法” 能在几十秒内揪出毒品、化学战剂，甚至精准分析中药成分 —— 它就是声表面波（SAW）传感器！这项融合声学、材料学、电子学的交叉技术，正悄悄守护在公共安全、工业生产等多个领域。今天就带大家解锁它的硬核知识～
一、核心原理：声波如何变身 “检测侦探”？
声表面波传感器的核心逻辑很简单：利用沿固体表面传播的 “声表面波”（类似地震波的表层传播特性），当目标物质（气体、液体中的待测成分）接触传感器表面时，会通过质量负载、声电耦合或弹性变化，改变声波的传播速度、频率或幅度。传感器捕捉这些微小变化，就能反向推导目标物质的种类和浓度。

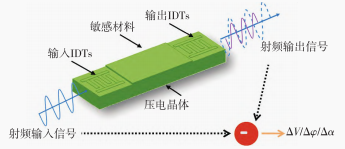

图1 声表面波传感器原理
关键技术亮点超亮眼：
1. 两种核心模式：敏感膜式（靠气敏材料特异性吸附目标分子）和非敏感膜式（靠目标物质自身物理特性如热导、声阻抗）；
2. 常与气相色谱（GC）联用（GC-SAW 技术）：先靠色谱柱分离混合物，再用 SAW 传感器定量检测，兼顾速度与精度；
3. 灵敏度达 “皮克级”（1pg 以下），频率测量精度可至 0.5Hz，相当于能捕捉一根头发丝万分之一质量的变化。
二、发展简史：从基础发现到硬核应用
1. 1885 年：英国物理学家瑞利首次发现 “声表面波”，为技术奠定理论基础；
2. 1965 年：科学家 White 发明叉指换能器（IDT），成功激发并控制 SAW，让传感器实用化成为可能；
3. 1979 年：美国科学家 Wholtijen 提出 SAW 传感器概念，开启气体、化学物质检测的应用探索；
4. 近年突破：实现与气相色谱、无线技术联用，开发出便携式、无源无线产品，检测时间压缩至秒级。
三、多元应用：不止于 “侦检” 的全能选手
SAW 传感器的应用早已渗透多个领域，堪称 “多面手”：
1. 公共安全：检测氯胺酮、冰毒等毒品（60 秒内完成检测），侦检 TNT 等爆炸物（检出限 1.89pg）；
2. 国防反恐：识别沙林、芥子气等化学战剂，响应时间仅 15 秒；

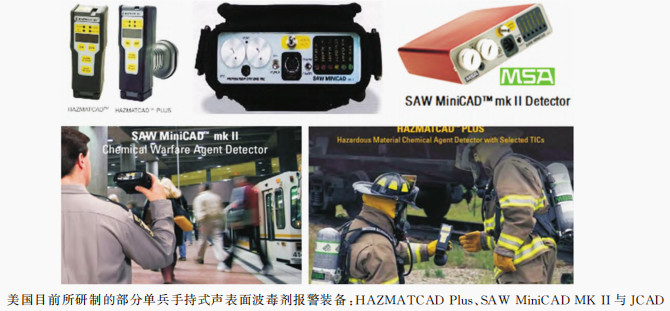

图 美国目前研制的单兵手持式声表面波毒剂报警装备
3. 医药环保：分析麝香酮等中药挥发性成分，监测水中 VOCs、氨气等有害气体；
4. 工业生产：监控氢能、二氧化碳等气体浓度，保障生产安全。
四、化学战剂侦检：无可替代的独特优势
在化学战剂、剧毒气体侦检领域，SAW 传感器凭三大核心优势脱颖而出：
1. 快：色谱分离 + 检测全程 20-60 秒，比传统方法快数十倍，适合现场应急；
2. 灵：检测限低至 ppb-ppt 级（10⁻¹² 克级），能捕捉痕量毒剂，提前预警；
3. 小：便携式设计，部分产品重量不足 300g，可单兵携带、车载部署，无需大型实验室设备；
4. 稳：抗干扰能力强，能在高温、高湿环境下工作，适配复杂战场或突发场景。
五、两款明星产品：从实验室到实战一线

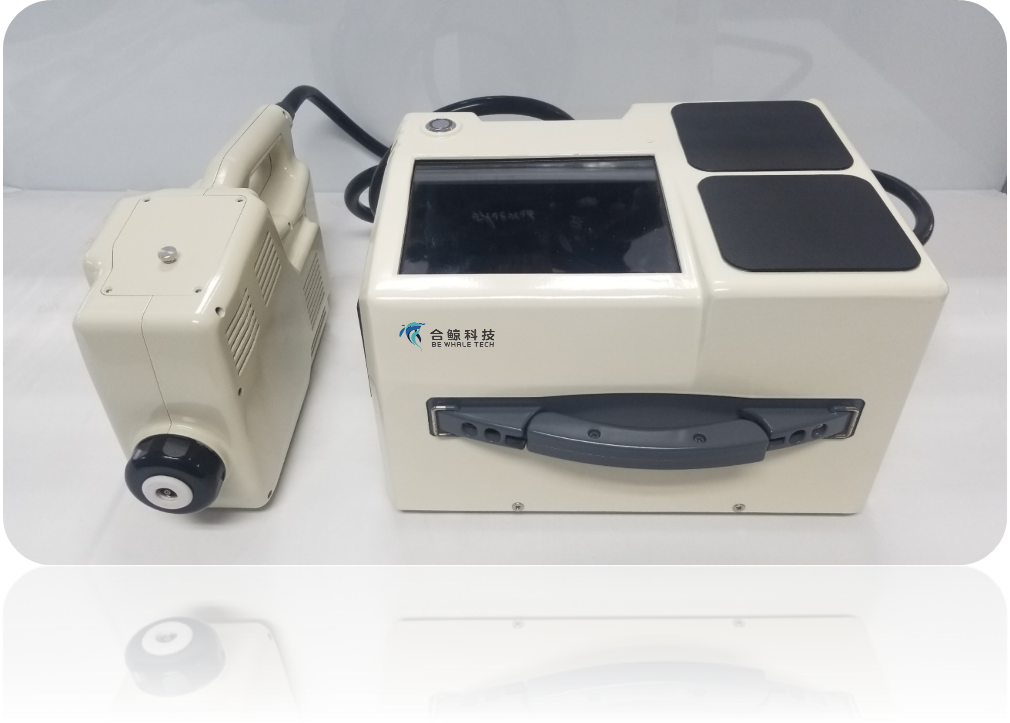

1. 便携式声表面波气相色谱仪
核心亮点：20-60 秒完成色谱分离，支持气体、液体样品检测，最低检出限达 0.37pg（十七烷）[HZ2] ；
实用场景：毒驾现场筛查、制毒窝点侦查、中药质量监督、水中 VOCs 监测；
关键参数：主机仅 ≤14kg[HZ3] ，内置气瓶可测 200 个样品，中文操作界面，上手即用。
2. 声表面波核化一体报警器
图 BW-SAW520 手持式声表面波核化一体报警器
核心亮点：化学战剂 + 核辐射双检测，整机重量 < 300g，体积不足手机大小；
实战能力：对沙林、维埃克斯等神经性毒剂响应时间 15 秒，灵敏度优于 0.5mg/m³，同时可检测 γ 射线剂量率；
应用场景：单兵作战、反恐维稳、机场 / 港口安防、危化品泄漏应急救援。
从基础科学发现到守护国家安全，声表面波传感器用 “声波魔法” 诠释了科技的力量。它不仅是实验室里的精密仪器，更是贴近实战的硬核装备～
1．何世堂,刘久玲,刘明华,等.声表面波气相色谱仪及其应用[J].应用声学,2018,37(01):1-7.
2．柳小莉,朱宏伟,王芳,等. 声表面波气相色谱仪快速定性分析姜黄挥发油[J].应用声学,2021,40(03):358-366.
3．陆艳艳,孙林,朱宏伟,等. 快速声表面波气相色谱技术检测水中苯系物[J].应用声学,2020,39(03):325-328.
4．朱宏伟,魏春生,张凯,等. 基于声表面波气相色谱仪的羟亚胺现场快速分析[J].刑事技术,2019,44(06):477-482.DOI:10.16467/j.1008-3650.2019.06.002.
5．孙林,陆艳艳,朱宏伟,等.基于声表面波气相色谱仪的毒鼠强快检方法[C]//中国声学学会.2019年全国声学大会论文集.中国科学院声学研究所;,2019:365-366.
6．何世堂,刘久玲,朱宏伟,等. 声表面波气相色谱仪在禁毒工作中的应用初探[J].应用声学,2018,37(05):738-742.
7．朱宏伟,邵剑瑛,陆艳艳,等.基于声表面波气相色谱仪的2,4-二硝基甲苯现场快速检测[C]//中国声学学会.中国声学学会2017年全国声学学术会议论文集.中国科学院声学研究所;北京103研究所;,2017:567-568.
8．朱宏伟,邵剑瑛,陆艳艳,等. 基于声表面波气相色谱仪的2,4,6-三硝基甲苯现场快速检测[J].中国人民公安大学学报(自然科学版),2017,23(02):49-52.
9．陆艳艳,邵剑瑛,朱宏伟,等.快速声表面波气相色谱仪测定邻二甲苯[C]//中国声学学会微声学分会,中国声学学会物理声学分会,陕西省声学学会,浙江省声学学会,山东省声学学会.2016’中国西部声学学术交流会论文集.中国科学院声学研究所;,2016:310-312.
10．崔柏乐,杨启明,王文. 声表面波气体传感器研究进展[J].压电与声光,2024,46(06):827-839.
11．崔柏乐,王文,单长锁,等. 谐振型声表面波无源无线温度传感器件优化[J].传感技术学报,2021,34(12):1563-1570.
12．王文.用于挥发性气体检测的声表面波器件的环境特性研究[J].应用声学,2020,39(04):557.
