以虚驭实—模拟拉曼光谱分析仪在防化应急演练中的战略价值

一.仪器概述

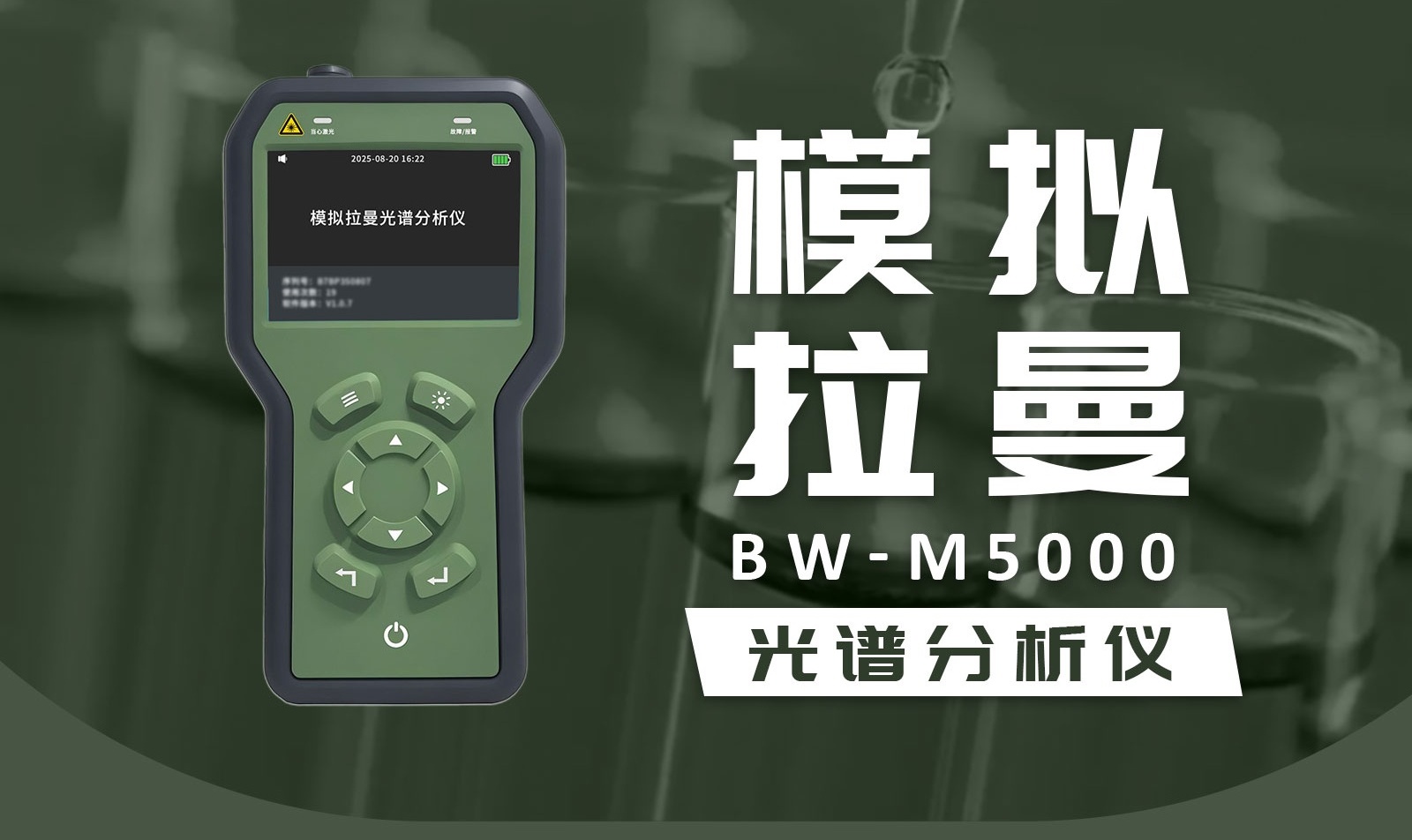

  • 型号:BW-M5000。
  • 名称:模拟拉曼光谱分析仪。
  • 检测目标:液体和固体模拟剂。
  • 仪器应用:模拟训练场景下采用拉曼仪器识别模拟剂来判断未知化合物是否具有危险性并根据危险等级制定合理的救援及撤离方案,旨在提升被训人员对化学危险品的快速识别、处置及应急响应能力。

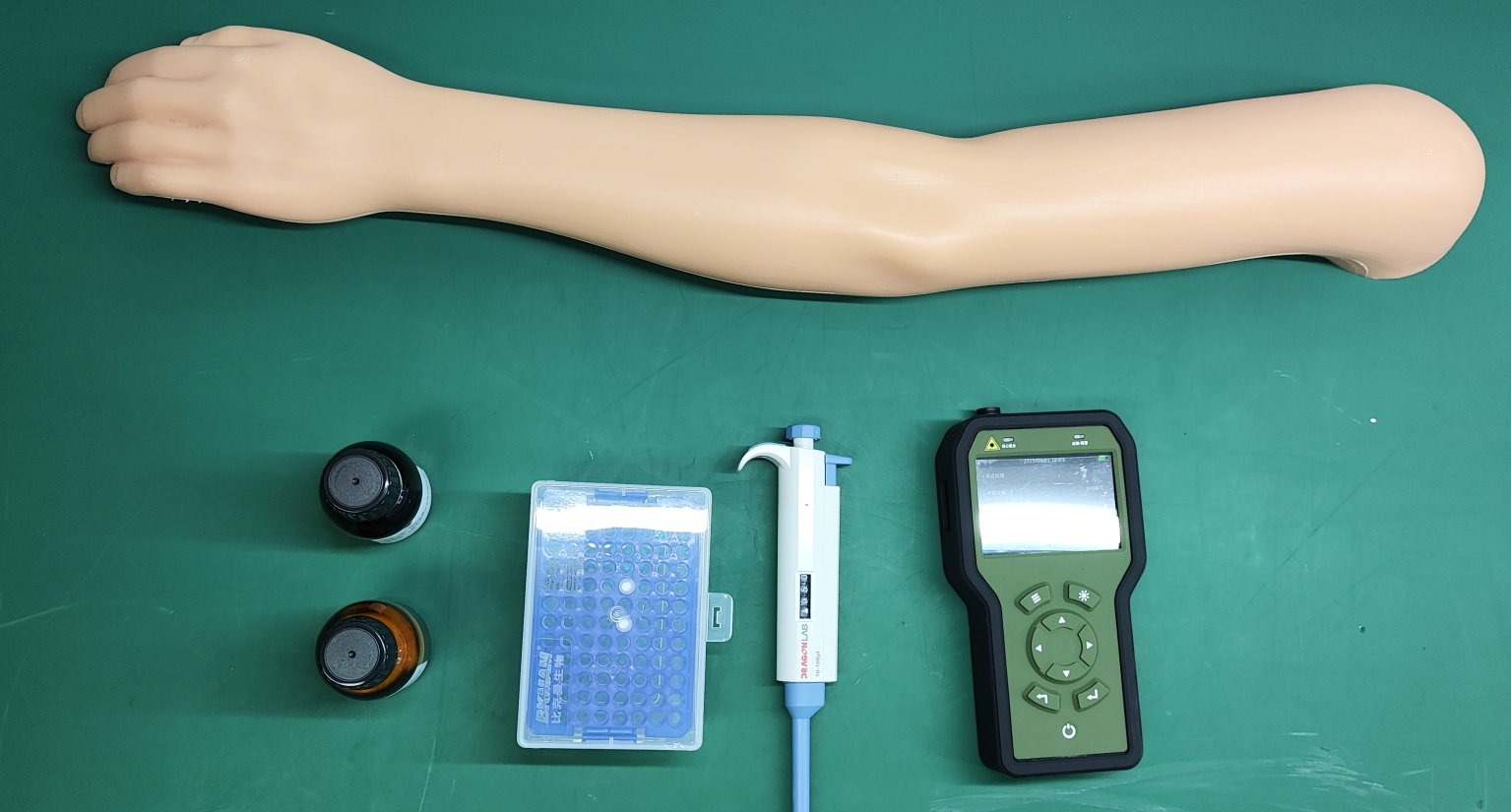

  • 仪器技术:系统由拉曼主机和模拟剂构成;拉曼主机采用拉曼光谱分析技术采用激光激发出被测样品的拉曼光谱信号,并对拉曼光谱信号进行数据分析处理,从而得到被测物质的分子成分和结构信息;模拟剂用于营造被未知化学品污染场景;适用于急救援队、军队、海关等应急训练。

二.应用技术特点

模拟机专为毒剂检测人员实训打造,具备多重核心优势:

1.技术同源,高度仿真

采用与真实设备完全一致的拉曼光谱检测原理及算法架构,从激光激发波长到信号采集模式均实现精准复刻,确保学员接触的训练环境与实战场景零差异。这种底层技术的深度还原,使受训者能直观掌握仪器响应特性与数据解析逻辑。

2.安全可控的训练平台

采用安全无毒的模拟剂,突破传统实操限制,无需使用真实危险化学品即可模拟各类别毒剂样本。所有模拟剂均容易被清水洗消干净,无毒,无环境风险。系统内置模拟剂数据库、混合污染物等复杂工况设置,既规避了安全风险,又能针对性强化突发状况下的应急处置能力。

3.模拟场景拓展性强

配备固态粉末模拟剂和液体模拟剂,可营造固、液有毒化学品在各种污染基体表面污染的场景。同时可定制拓展模拟剂种类、数量以及模拟剂的状态等。

4.低成本、高效率

通过模拟机检测训练使学员在零风险环境中快速形成肌肉记忆与条件反射式判断能力,显著缩短从理论到实战的技能转化周期。

三.技术参数

3.1 整机技术参数

检测目标

固体、液体模拟剂

采用技术

拉曼光谱分析技术,对于模拟训练场景下的液态物、固态物及粉末状物质,设备无需接触样品即可完成检测,并给出被测物的具体名称和谱图等信息。

操作方式

单手操作,一键检测,一键校准、一键自检。具有电源开关机、检测及返回的实体按键。

显示

LCD高亮度液晶屏,阳光下可读。

人机交互操作

全物理按键操作,可带手套操作,适用于低温或者雨雪等极端天气下的野外操作。

供电方式

仪器支持两种供电方式:电池供电和市电供电。

供电电池

仪器采用电池供电,电池型号18650-3500 mAh;每套仪器安装2节18650电池,连续工作时间≥6小时;同时配置了两节备用电池,现场可通过更换备用电池延长现场工作时间。

充电

可接电源适配器采用市电充电。

报警提示功能

检出危险物质时,屏幕显示、声光告警。

防护等级

IP67。

3.2 拉曼检测性能及技术参数

激光器波长

785 nm

激光器功率

1 mW-500 mW范围内可调

光谱范围

(200-3200)cm-1

光谱分辨率

(6-8)cm-1@Si 520 cm-1(半峰宽)

检测物质

固体、液体模拟剂

检测模式

极速模式、快检模式、精检模式、专家模式四种检测模式。





四.技术参数模拟机的使用方法



4.1液态模拟剂的检测训练方法

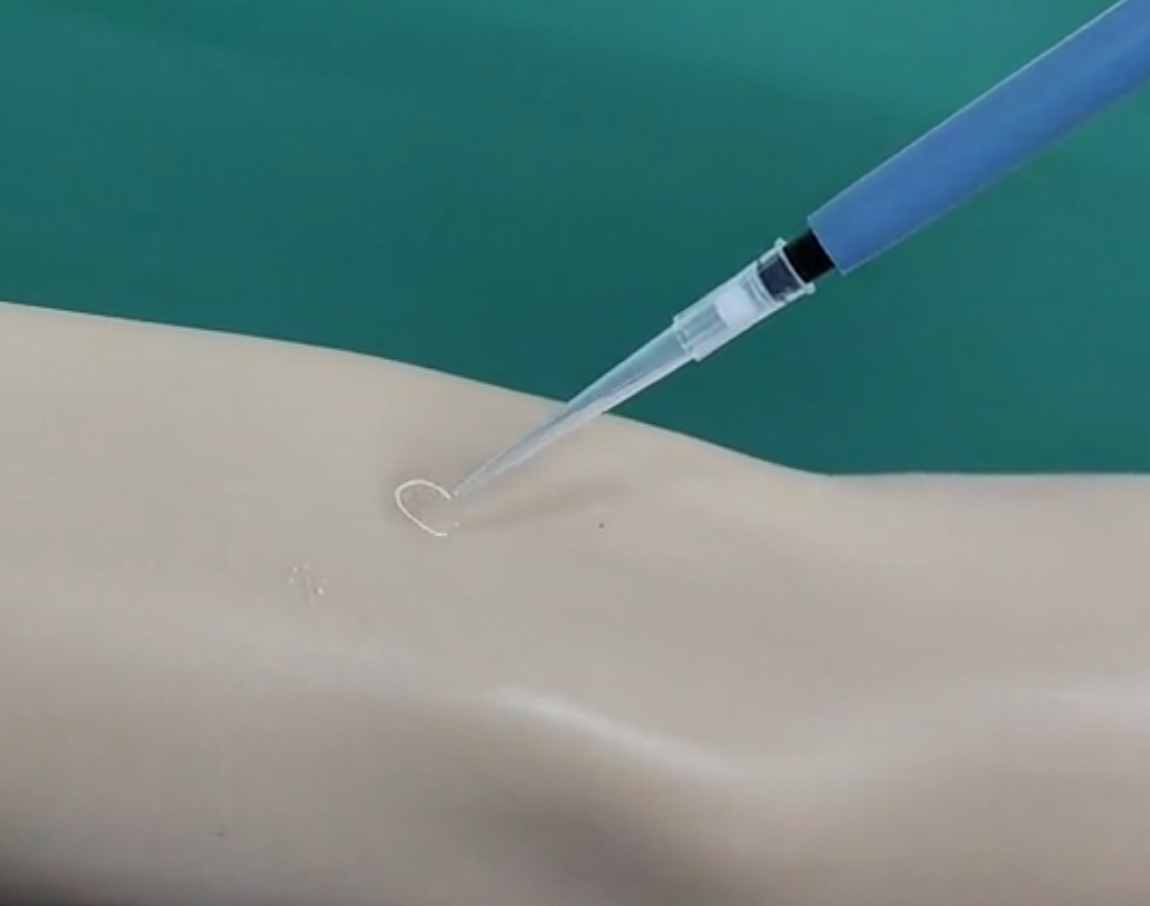

①移取50 μL液体模拟剂,将模拟剂全部滴到模拟假人的皮肤上营造液体化学品污染场景。如下图所示:

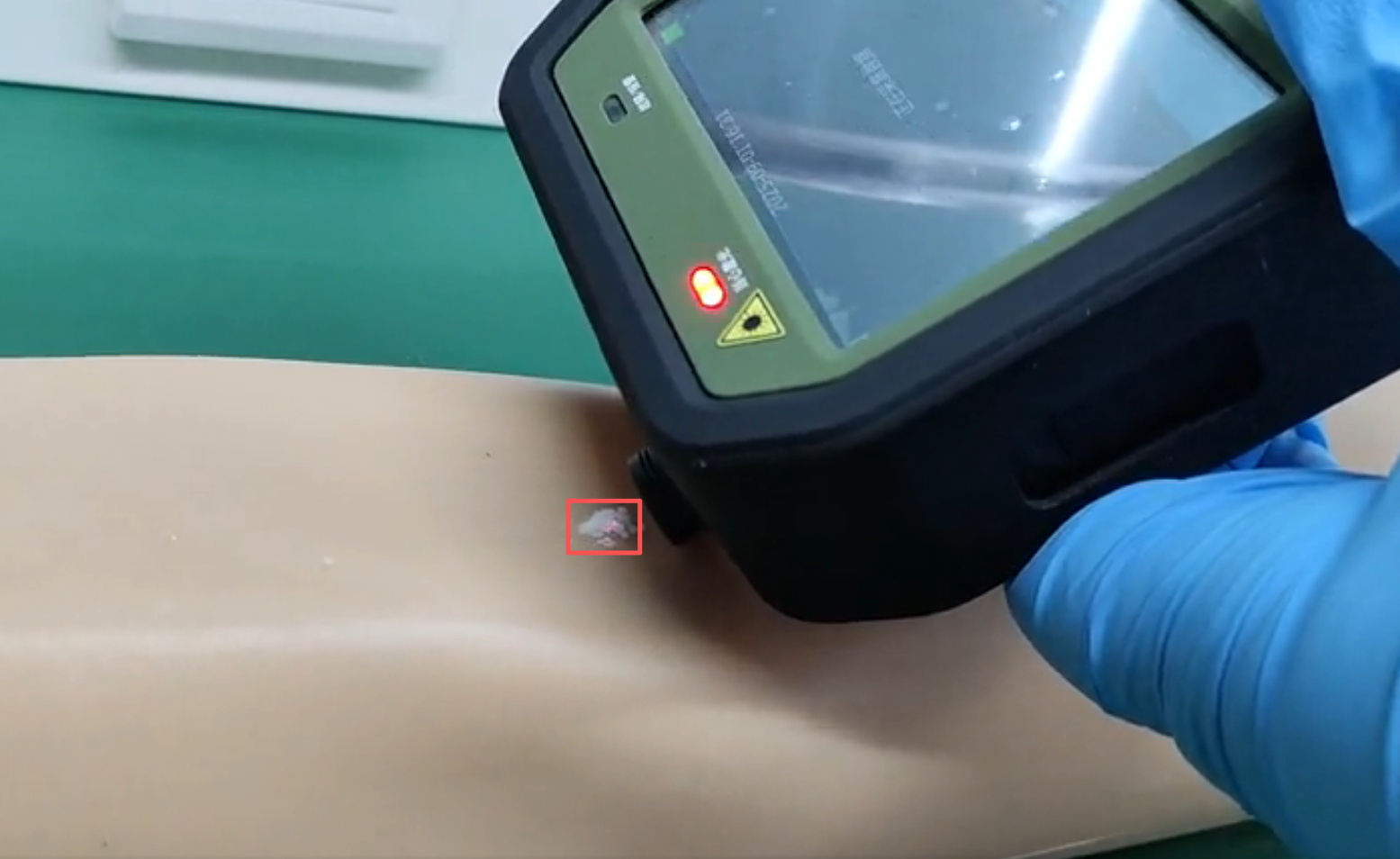

②将分析仪的激光探头对准样品液滴进行检测。注意激光光斑需要准确打在样品表面中心位置,激光探头与模拟剂表面距离保持约5-7 mm的距离,测试过程中仪器与样品需要保持相对静止。





4.2固态粉末模拟剂的检测训练方法

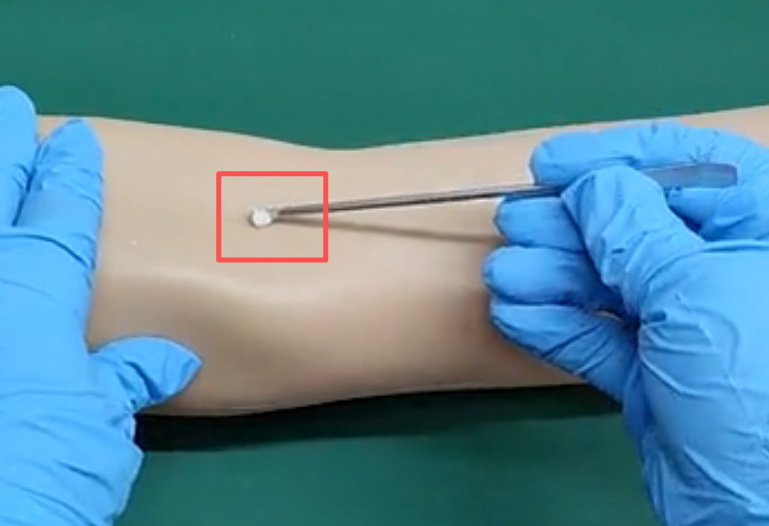

①防护箱中取出铲勺,从模拟剂瓶中用小勺取一平勺的粉末模拟剂。将勺中的粉末模拟剂倒至模拟假人身上,营造固体粉末化学品污染场景。

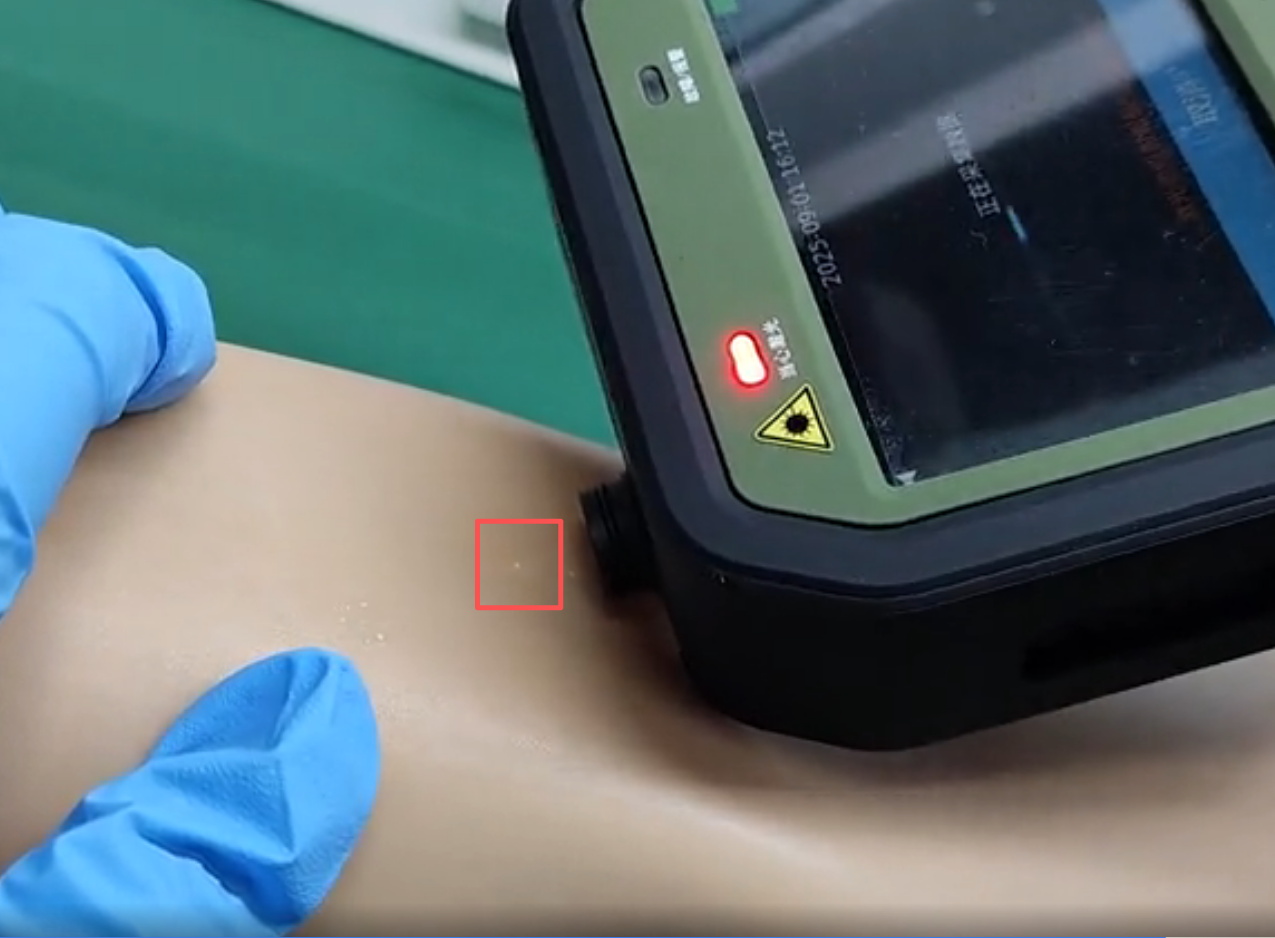

②将模拟拉曼光谱分析仪的激光探头对准粉末样品进行检测。注意激光光斑需要准确打在粉末团表面中心位置,激光探头与模拟剂粉末表面距离保持约5-7mm的距离,测试过程中仪器与样品需要保持相对静止。



.模拟拉曼光谱分析仪的重要应用意义

在应对化学恐怖袭击、工业泄漏等突发公共安全事件的实战需求下,运用手持式拉曼模拟机进行专业化训练具有不可替代的战略价值。该技术通过构建高保真度的虚拟检测场景,使受训人员能在绝对安全的环境下反复演练从采样定位、参数优化、检测的全流程操作,既避免了接触真实毒剂带来的健康风险,又能突破实体设备有限的训练频次瓶颈。这种沉浸式训练模式不仅加速了理论知识向实战技能的转化,更培养出操作人员面对新型化学威胁时的快速响应决策能力,为建立标准化、智能化的应急检测体系奠定人才基础。
